El trazo eléctrico es el calentamiento aplicado a lo largo de una tubería, tanque o equipo para mantener la temperatura del proceso o evitar la congelación. En el cable autorregulable, la potencia de salida acompaña las condiciones térmicas: donde hace más frío, el cable entrega más; donde ya está caliente, entrega menos.
La línea AISEN FLEX TRACE tiene tres modelos, todos en 220 V y vendidos por metro a partir de 1 m. La elección se resume en tres preguntas.
1. ¿Cuál es la temperatura de trabajo?
Los modelos FSR y FSR-2 trabajan hasta 65 °C. El SSR alcanza hasta 110 °C, con aislamiento de Teflón (PTFE).
Si el proceso supera los 65 °C en cualquier condición —incluso durante la limpieza o la parada—, el SSR es el modelo indicado.
2. ¿El cable necesita malla metálica?
FSR y SSR tienen malla metálica. El FSR-2 es la versión sin malla.
La malla ofrece protección mecánica y es el camino habitual cuando se requiere la puesta a tierra del circuito de calefacción. El FSR-2 se adapta a instalaciones más simples, en recorridos protegidos.
3. ¿El área está clasificada?
El SSR es la versión Ex, indicada para áreas clasificadas. Esta es una decisión de proyecto, no de preferencia: si el área está clasificada, el modelo se define por la clasificación, y la instalación sigue el proyecto eléctrico correspondiente.
Comparativa rápida

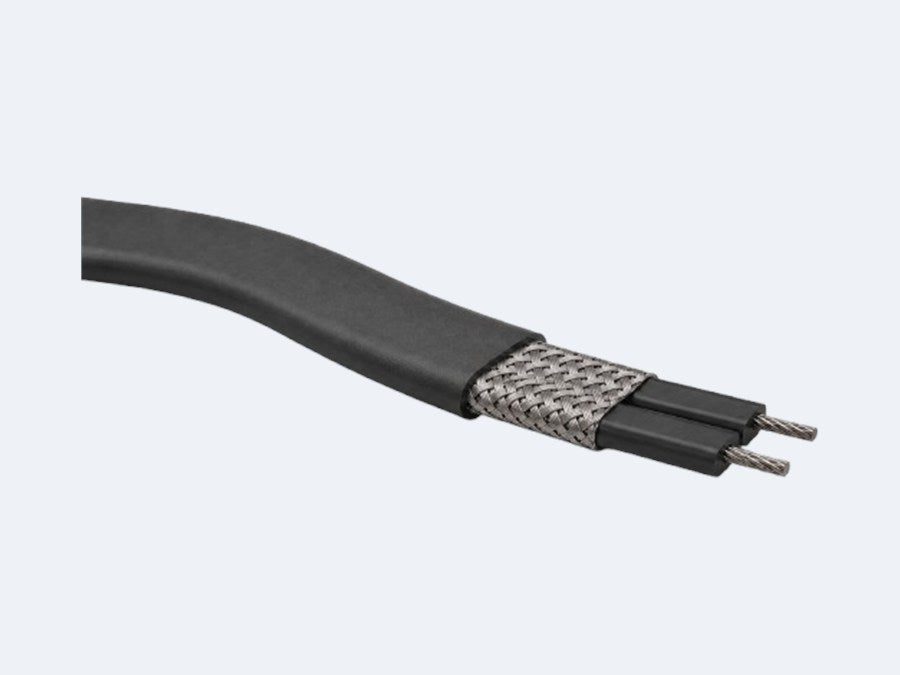

- FSR — 31 W/m, hasta 65 °C, con malla. Tuberías, válvulas y anticondensación.
- FSR-2 — 40 W/m, hasta 65 °C, sin malla. Protección contra congelamiento en recorridos protegidos.
- SSR — 60 W/m, hasta 110 °C, cubierta de Teflón, versión Ex. Procesos industriales y áreas clasificadas.
Tenga en cuenta que una mayor potencia no significa "mejor": significa una curva de trabajo diferente. El cable se elige por la temperatura a mantener, por el diámetro y aislamiento de la tubería y por la temperatura ambiente mínima del lugar.
Comando, protección y conexión
El trazo eléctrico necesita un punto de conexión adecuado y un comando. La línea AISEN CONTROL tiene la caja de conexión para trazo eléctrico y versiones con control incorporado — termostato capilar o controlador digital con sensor PT100/NTC.
Para finalizar el dimensionamiento del circuito, hable con un especialista.
